CODESYS—基于 IEC 61131-3 標準的控制器編程開發平臺

       CODESYS IDE基于微軟.NET架構開發，完全符合IEC 61131-3標準。CODESYS IDE 具有完善的在線編程和離線編程功能、功能強大的編譯器及其配件組件、可視化界面編程組件等，同時運動控制功能組件支持用戶對工業機器人、CNC設備等進行編程。

         CODESYS IDE主要包含以下功能組件：

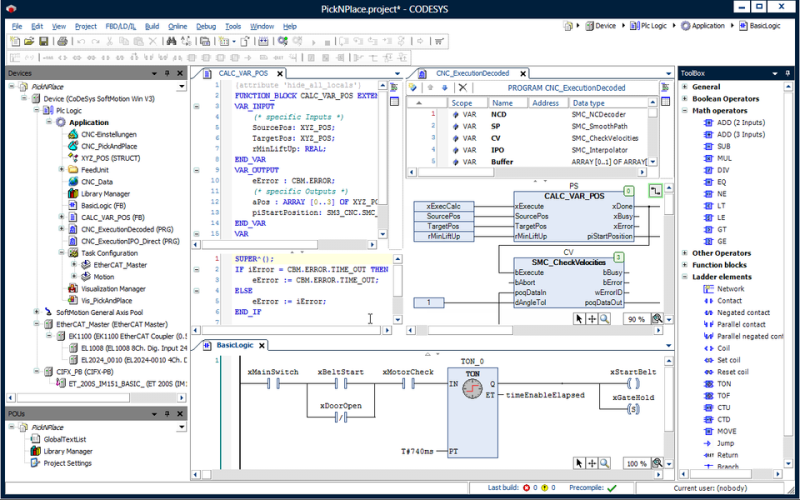

一、集成編輯器

1）包括函數庫在內，軟件具有相關性鏈接的菜單和幫助頁面。

2）自動輸入數據和配置時有輸入幫助功能。

3）對用戶編程出現的語法錯誤可自動檢測并以高亮的形式顯示和提醒

4）綜合的項目對比，同時提供圖形化編輯

5）在圖形編輯器中，有漸進縮放和放大，導航等功能。

6）集成了很多相似應用功能的POU，減少開發時間和降低錯誤

二、 配置器

1）可直接在CODESYS開發環境中的樹狀參數配置藍中對工程進行配置?？奢斎腠椖繀?shù)和配置數據，以及輸入集成設備和現場總線的參數

2）可配置通用和特定I/O

三、編譯器

1）在編程輸入時，自動檢測并顯示編譯錯誤

2）將應用程序代碼編譯為目標系統上的機器碼。CODESYS幾乎支持用戶工業應用的每個CPU系列。

3）對應用程序中的顯示錯誤、消息莊口中的警告等作出分析

4）該編譯器支持布爾數據類型和模擬數據類型，如整數類型、位變量型、時間和日期類型、浮點數類型、字符串類型等

四、調試器

1）只要CODESYS處于在線聯機狀態，他就可以快速高效地對目標設備進行調試、測試和試運行操作

2）無需終止控制器的運行和面臨承擔丟失變量的風險，就可以實現應用程序中被修改部分的編譯、下載和激活等操作，即可以實現在線修改

3）無需連接控制器，只需要使用Soft PLC的演示版，或者只需要被簡單激活的集成模擬客戶端，就可以輕松仿真應用程序

4）可設置條件、絕對斷點和執行點

5）在目標系統上循環記錄變量值（采樣跟蹤）并在開發環境中顯示

6）可顯示代碼的執行順序（流量控制）
